滚珠开关SA02

技术说明：
1、本开关静止时为断电（OFF）状态，当受到外力震动式达到倾斜角度时，则发出通电（ON）状态。
2、本开关属于珠子型开关，完全可以替代水银开关，符合环保（ROHS）需求。
3、本开关侦测全周360°任何方向的震动讯号。
4、本开关使用于小电流电路，控制IC触发信号，不适用于开关电源。
電氣特性
1、接點容量：2mA、24VDC
2、接觸電阻：初期值：5Ω(最大值)
              壽命試驗值：10Ω（最大值）
3、接點形式：常開接點（NO）

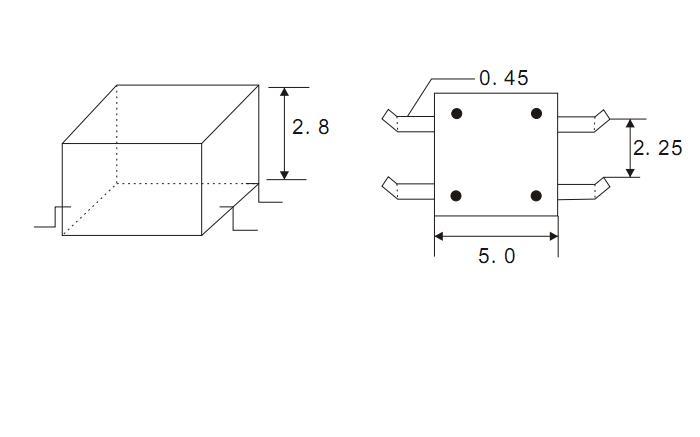

4、角度差：參考圖例
5、絕緣電阻：1000MΩ（最小值），AT100VDC
6、介電強度：500VDC（最小值），1分鐘
7、傾斜角度：20度
8、電容量：5PF（最大值）
9、原材料：塑料、銅珠、銅腳

O
機械和環境特性
1、溫度範圍：工作中：-25度to+100度
              儲存：-40度to+120度
2、端子拉力：500GF/分
3、操作壽命：1,000,000Cycles
4、操作導通率：最低90%以上，平均98%以上，
   針對開關進行ON/OFF測試，在100次的測試中
   如果有95次導通，我們稱導通率為95%
5、使用建議：使用於具震動場合時，建議加上
   OFFDELAY的設計；若震動過大時，建議選取
   用非接點式產品。
6、漫度：95%RH，40度FOR96小時，
7、震動：permil-STD202F,Methocl204D
8、焊錫性：錫爐溫度230±5度試驗時間5±0.5秒，
   錫覆蓋面積達95%
9、耐焊錫熱：焊錫熔點183度，烙鐵濕度350±5度
   加熱3秒鐘（最大值）
