SW-168滚珠开关
特性表
1、本开关：使用金属材质制造。电气特性与水银开关近似，但没有水银开关的危险性及环保问题，而晃动时有单向导通之相同特性，装配使用更为方便安全。
2、工作特性：有脚的一端为（ON）导通触发端，镀银一端（金属外壳）为（OFF）闭路端，当受到外力摇晃而达到适当晃动时，或有脚端低于水平适当角度时导电接脚电气特性会产生短时间或持续导通（ON）状态，而当电气特性要恢复开路状态（OFF）时，开路设置环境必须为静止，且镀银一端（金属外壳）设置角度需低于水平线。
3、当开关以水平设置，晃动时可轻易触发，而当镀银一端（金属外壳）设置向下时，晃动则极不容易触发。
4、本开关适用于触发小电路电路，不适用于当电源开关。
5、本开关无热缩封管封装。
| |
规格（单位＝mm） |
电气特性 |
| 型号 |
A |
B |
C |
D |
珠子数 |
电压 |
电流 |
导通时间 |
开路电阻 |
通路电阻 |
温度 |
| SW-105直脚 |
10.5 |
6 |
0.65 |
4 |
单珠 |
12V |
2mA |
1ms |
10Mohm |
>100 HM |
100度C |
| SW-105L弯脚 |
10.5 |
6 |
0.65 |
4 |
单珠 |
12V |
2mA |
1ms |
10Mohm |
>100 HM |
100度C |
| SW-105直脚 |
10.5 |
6 |
0.65 |
4 |
双珠 |
12V |
2mA |
1ms |
10Mohm |
>100 HM |
100度C |
| SW-105L直脚 |
10.5 |
6 |
0.65 |
4 |
双珠 |
12V |
2mA |
1ms |
10Mohm |
>100 HM |
100度C |
| SW-168直脚 |
8.5 |
6 |
0.65 |
4 |
双珠 |
12V |
2mA |
1ms |
10Mohm |
>100 HM |
100度C |
| SW-168L直脚 |
8.5 |
6 |
0.65 |
4 |
双珠 |
12V |
2mA |
1ms |
10Mohm |
>100 HM |
100度C |
具体介绍：可作为 震动开关 倾斜开关 防磁开关 水银开关的替代品。
SW-168滚珠开关
電氣特性
1、接點容量：2mA、24VDC
2、接觸電阻：初期值：5Ω(最大值)
壽命試驗值：10Ω（最大值）
3、接點形式：常開接點（NO） 常閉接點（NC）

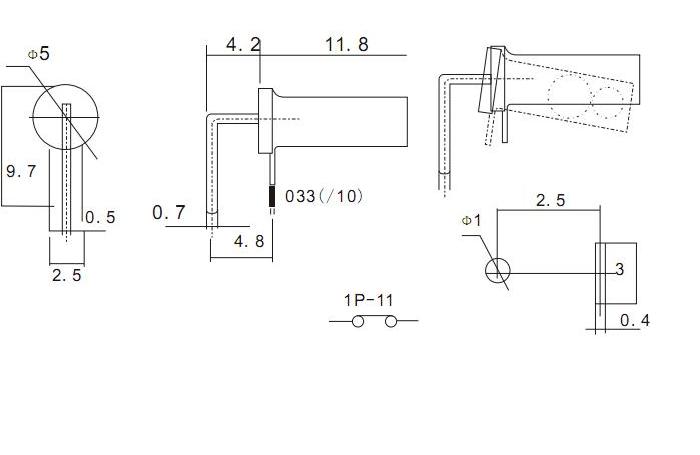

4、角度差：參考圖例
5、絕緣電阻：1000MΩ（最小值），AT100VDC
6、介電強度：500VDC（最小值），1分鐘
7、傾斜角度：10-15度
8、電容量：5PF（最大值）
9、原材料：拉伸銅管、銅珠、塑料、PIN針
機械和環境特性
1、溫度範圍：工作中：-25度to+100度
儲存：-40度to+120度
2、端子拉力：500GF/分
3、操作壽命：1,000,000Cycles
4、操作導通率：最低90%以上，平均98%以上，
針對開關進行ON/OFF測試，在100次的測試
中如果有95次導通，我們稱導通率為95%
5、使用建議：使用於具震動場合時，建議加上
OFFDELAY的設計；若震動過大時，
建議選取用非接點式產品。
6、漫度：95%RH，40度FOR96小時，
7、震動：permil-STD202F,Methocl204D
8、焊錫性：錫爐溫度230±5度試驗時間5±0.5秒，
錫覆蓋面積達95%
9、耐焊錫熱：焊錫熔點183度，烙鐵濕度350±5度
加熱3秒鐘（最大值）
