滚珠开关SW-200

技术说明：
1、本开关使用金属材质制造，电气特性与水银开关近似，但没有水银开关的危险性及环保问题，而晃动时有单向通道之相同特性，装配使用更为方便安全。
2、工作特性：金色一端为（ON）导通触发端，银色一端为（OFF）开路端，当受到外力晃动而达到适当晃动力时或金色一端设置角度低于水平适当角度时导电接脚电气特性会产生短时间导通或持续导通（ON）状态，而当电气特性要恢复开路状态（OFF）时，开关设置环境必须为静止，且银色一端设置角度需低于水平100度。
3、当开关以水平设置，晃动时可轻易触发，而当银色一端设置向下时，晃动则极不容易触发。
4、本开关使用于触发小电流电路不设用于当电源开关。
5、开关外观以热熔套管封装可防尘、防潮。
6、SW-200D双珠开关有较长的导通时间。
7、SW-20014加长型变珠开关有更好的导通效果。

O
機械和環境特性
1、溫度範圍：工作中：-25度to+100度
              儲存：-40度to+120度
2、端子拉力：500GF/分
3、操作壽命：1,000,000Cycles
4、操作導通率：最低90%以上，平均98%以上，針對
   開關進行ON/OFF測試，在100次的測試中如果有95
   次導通，我們稱導通率為95%
5、使用建議：使用於具震動場合時，建議加上
   OFFDELAY的設計；若震動過大時，建議選取用非
   接點式產品。
6、漫度：95%RH，40度FOR96小時，
7、震動：permil-STD202F,Methocl204D
8、焊錫性：錫爐溫度230±5度試驗時間5±0.5秒，
   錫覆蓋面積達95%
9、耐焊錫熱：焊錫熔點183度，烙鐵濕度350±5度加
   熱3秒鐘（最大值）

電氣特性
1、接點容量：2mA、24VDC
2、接觸電阻：初期值：5Ω(最大值)
              壽命試驗值：10Ω（最大值）
3、接點形式：常開接點（NO）  常閉接點（NC）

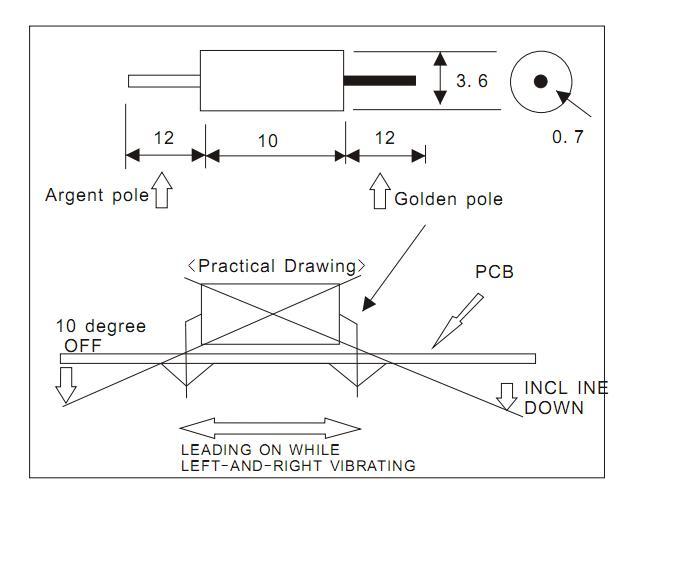

4、角度差：參考圖例
5、絕緣電阻：1000MΩ（最小值），AT100VDC
6、介電強度：500VDC（最小值），1分鐘
7、傾斜角度：10-15度
8、電容量：5PF（最大值）
9、原材料：銅管、銅珠、塑料、PIN針、熱縮管
